BLOC ELECTRIQUE SCHAUDT EBL 208 S + PANNEAU LT453

Description

BLOC ELECTRIQUE SCHAUDT EBL 208 S + PANNEAU LT453

BLOC ELECTRIQUE SCHAUDT EBL 208 S + PANNEAU LT420

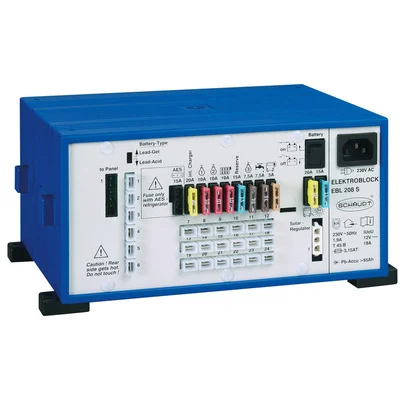

–  Bloc électrique SCHAUDT EBL 208 S

–  Le module de charge EBL 208S est un convertisseur continu-continu pour courant primaire. Cette technique de connexion moderne a permis d’obtenir une puissance de charge élevée avec des dimensions compactes et un faible poids.
–  Un panneau de contrôle et de commande doit être raccordé pour le fonctionnement (panneau LT420 livré avec le bloc EBL280S). Ce panneau de contrôle et de commande règle les fonctions électriques de l’espace habitable dans le camping-car, y compris les accessoires.
–  Il existe une possibilité de raccordement pour un régulateur de panneau solaire (en option).

CARACTERISTIQUES TECHNIQUES
–  Le bloc électrique EBL 208 S E contient également le panneau de contrôle LT420 Caractéristiques : affichage de la tension en huit étapes pour la batterie et le démarreur du logement / alarme de batterie optique / Indicateur de niveau de réservoir en quatre étapes pour deux réservoirs d’eau / 12-V avec interrupteur principal témoin / 230-V de commande de puissance / interrupteur de la pompe à témoin
–  Le câble de raccordement de 5 m de long pour le bloc d’alimentation est sur le panneau à LED.
–  Le panneau à LED est adapté à la mesure de niveau des réservoirs en plastique : à commander séparément en option.

–  Raccordement électrique du bloc EBL 208S :
–  Courant alternatif de 230 V ± 10 %, 47 à 63 Hz sinusoïdal, classe de sécurité I
–  Batteries adaptées : Batteries plomb acide ou batteries plomb gel, 6 cellules, de 55 Ah et plus, jusqu’à 180AH
–  Courant de consommation : Avec panneau de contrôle env. 1 mA
–  Intensité maximale admissible : Sorties 12 V
–  Compatibilité batterie en Ah : 180
–  Dimensions H x L x P en mm : 130 x 275 x 170
–  Poids en kg : 1,8
–  Chargement de la batterie en cas de raccordement électrique au secteur : Batterie de l’espace habitable : Courbe caractéristique de chargement IUoU / Tension de fin de charge 14,3 V / Courant de charge 18 A / Tension pour charge de maintien 13,8 V avec commutation automatique / Batterie de démarrage / Charge de maintien de la batterie de démarrage avec max. 2 A
–  Chargement de la batterie par régulateur de panneau solaire : Seule la batterie de l’espace habitable est chargée. / Courant de charge maximal admissible : 14 A, protégé par 15 A
–  Chargement de la batterie pendant le voyage : Chargement simultané de la batterie de démarrage et de la batterie de l’espace habitable par la génératrice électrique / Montage parallèle des batteries par relais de coupure
–  Contrôleur de niveau batterie : Tension d’arrêt env. 10,5 V / Tension minimale de batterie pour la commutation par interrupteur principal 12 V au niveau du panneau de contrôle
–  Fusibles à raccord plat véhicule : Les fusibles à raccord plat du véhicule protègent les différents circuits de courant. Utiliser le fusible du réfrigérateur AES uniquement lorsqu’un réfrigérateur AES est raccordé.
–  Interrupteur-séparateur de batterie : sépare les raccords suivants de la batterie de l’espace habitable : tous les consommateurs 12 V (sauf le réfrigérateur AES et le marchepied), la valve antigel ainsi que le panneau de contrôle et de commande
–  Commutateur de batteries
–  Interrupteur principal 12 V (sur le panneau de contrôle et de commande)
–  Fonctions supplémentaires : Dispositif de commutation automatique pour l’éclairage de l’auvent / Dispositif de commutation automatique pour le réfrigérateur AES / Chargement de la batterie de démarrage à partir de la tension du secteur

Code barre fabriquant : 4058149903221
