Description

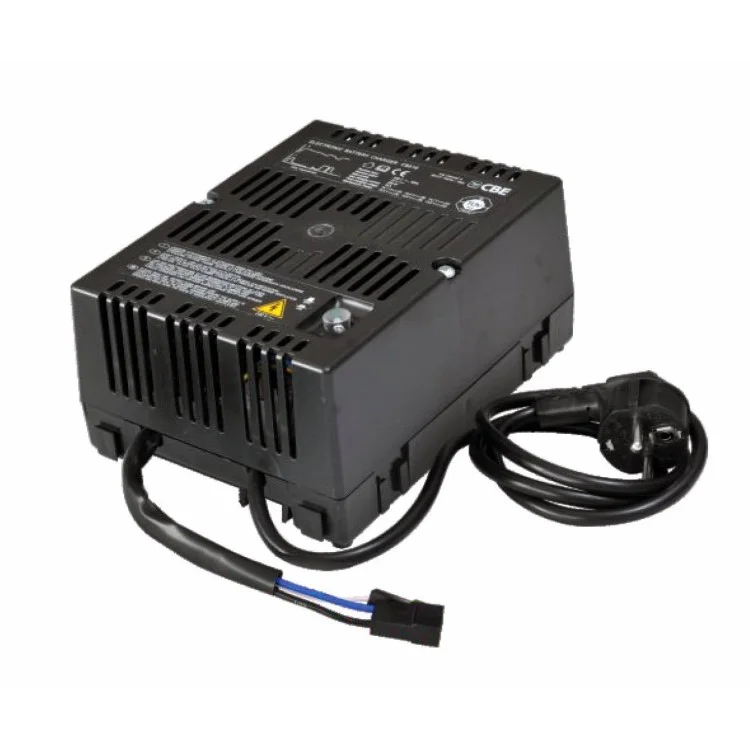

Le chargeur de batterie à découpage série CBE CB510-3 « CB500 » est capable de charger automatiquement les batteries au plomb (plomb-acide et plomb-gel). Le chargeur de batterie est protégé contre la surchauffe et les sorties 12 V sont protégées contre les courts-circuits et l’inversion de polarité.
Système de charge en six étapes pour les batteries 12 V :
- Désulfatation : lorsque le chargeur de batterie est allumé, seulement si la batterie le nécessite, il est chargé à une tension de 15,2 V jusqu’à ce que le courant dépasse 2 A ou en tout cas pendant 2 heures maximum.
- Bulk : charger la batterie avec le courant maximum jusqu’à ce que la tension de fin de charge soit atteinte.
NB : La fin de charge n’est atteinte que si la batterie est performante - Absorption : Achèvement de la charge de la batterie avec tension de fin de charge constante pendant le temps défini par la ligne de charge avec réduction progressive du courant.
- Float : Charge d?entretien à tension constante pendant une durée maximale de 15 heures. Une forte absorption de la batterie provoque le redémarrage de la phase
Bulk . - Stand-by : Le chargeur de batterie ne fournit plus d’énergie et passe en phase
de rafraîchissement uniquement lorsque la tension de la batterie descend en dessous de 13V. - Rafraîchir : La batterie est chargée à la tension de charge
Bulk pendant une durée maximale de 1 h ; cette phase est conçue pour compenser l’autodécharge de la batterie lors d’éventuelles périodes d’inactivité prolongées. Par la suite la charge redémarre à partir de la phase
Float .
La technologie de commutation à haute fréquence permet d’obtenir un rendement élevé avec des poids et des dimensions réduits.
INFORMATIONS TECHNIQUES
- Modèle : CB510-3
- Tension nominale : 230 Vac +-10 %
- Fréquence : 50/60 Hz
- Puissance maximale : 150W
- Fusible de protection : T 3,15A (verre 5×20)
- Interrupteur de sécurité : 230 V ( lumineux )
- Tension en vrac ( maximum ): 14,1 V – 14,4 V – 14,7 V
- Tension flottante ( minimale ): 13,5 V – 13,8 V
- Courant maximal : 10 A
- Ligne de charge : IUoU
- Sélecteur de type de batterie : Pb-Acide / Pb-Gel
- Sélecteur de ligne de charge : 3 positions ( A – B – C )
- Protection contre les courts-circuits et l’inversion de polarité : 15A ( lame )
- Protection thermique : Oui
- Signal de présence secteur : 12V ; 50mA
- Rendement : 86 %
- Température ambiante : 0 – +50°C
- Ventilation : Non
- Directive basse tension : 2014/35/UE
- Directive Compatibilité Electromagnétique : 2014/30/UE
- Raccordement secteur : prise Shuko
- Connexion à la batterie : Borne 6.3
- Capteur de température : en option
- Dimensions : 180x140x85 mm
- Poids : 1kg
